热流道系统介绍

一、基础定义与工作原理

热流道是注塑模具配套的恒温进料系统，依靠电热元件持续加热分流板与热喷嘴，让塑胶熔体从注塑机料筒到产品型腔全程保持熔融状态。

传统冷流道模具每次成型都会产生固态水口废料，而热流道内部塑胶始终液态留存，开模只顶出成品，无流道废料，省去水口粉碎、回料工序。

完整流程：注塑机熔融塑胶→射嘴接触热流道分流板→分流板均匀分配熔料→各热嘴直达模具型腔→型腔冷却成型，下一轮注塑直接复用流道内熔融原料。

整套系统分区独立控温，温控精度普遍 ±1~3℃，适配 PP、ABS、PC、POM、PA、LCP、PEEK 等全部常用热塑性塑料。

二、四大核心组成部件

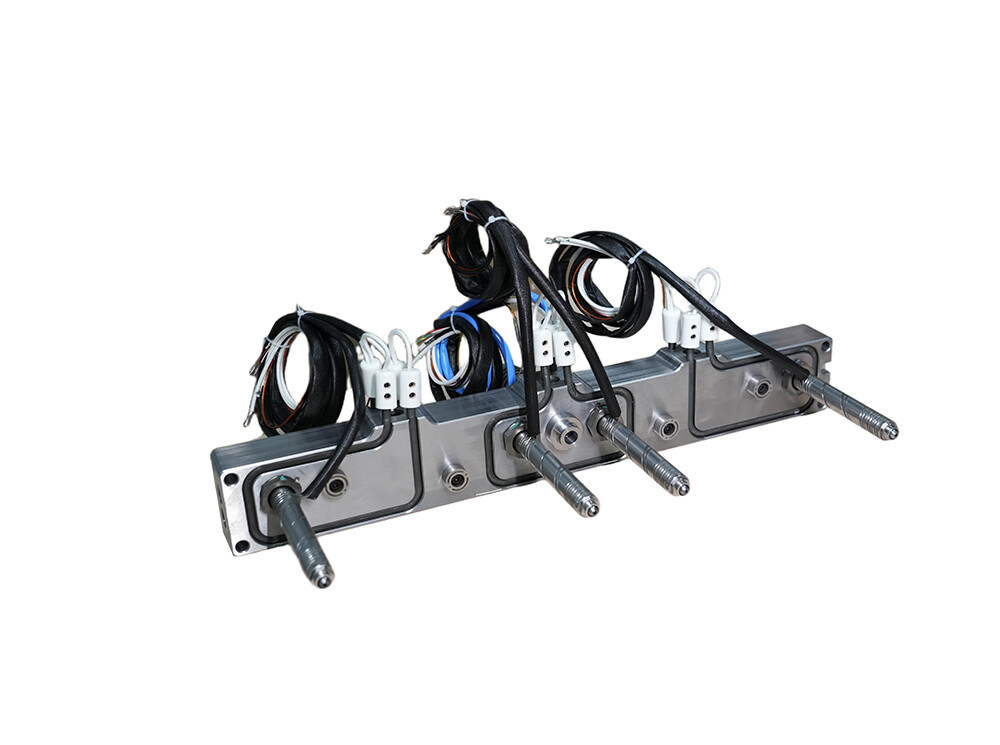

1. 分流板（热流道板）

承接注塑机输出熔体，均匀分流至每一支热喷嘴，保证多腔模具进料平衡，降低熔料压力损耗。

结构样式分一字型、H 型、Y 型、X 型；加热方式分内加热、外加热两种。

主体采用 H13、P20 热作模具钢制作，内部预埋加热棒与热电偶，单独分区控温。多用于一模多腔、大型塑件多点进胶模具。

2. 热喷嘴（热嘴，核心成型部件）

分为开放式热嘴、针阀式热嘴两大类：

开放式热嘴

无活动机械结构，结构简单、成本低、拆装维护便捷。浇口全程敞开，依靠浇口表层薄冷凝层防止熔料滴落。

优点：通胶量大、注塑压力损耗小；缺点：容易出现拉丝、轻微流涎，产品表面会留下清晰浇口圆点。

适用：内部非外观结构件、大批量通用塑料产品、外观要求不高的塑件。

针阀式热嘴

依靠气缸或油缸驱动阀针，机械开合浇口，属于高端精密成型配置。

优势：成品表面几乎无浇口痕迹，无需人工打磨；完全杜绝拉丝、流涎、冷料条；支持顺序时序进胶，消除长尺寸产品熔接痕，减少塑件翘曲变形；螺杆储料阶段防止熔体倒吸回流。

适用：汽车内外饰、透明光学件、医疗耗材、数码外观外壳、薄壁精密注塑件。

3. 温控组件（温控箱 + 感温线 + 加热件）

整套热流道的温度控制核心，采用 PID 智能恒温调节：

加热件包含分流板加热棒、喷嘴加热圈，紧贴钢体均匀供热；

热电偶（感温线）实时采集流道各区域温度，反馈至温控箱；

温控箱分多路独立温控通道，自动调节输出功率，避免塑胶高温分解、低温堵塞流道。

4. 隔热与密封辅件

隔热垫、隔热圈用来隔离高温流道与常温模具模板，减少热量流失、降低能耗，同时防止模板受热变形；配套高温密封环、接线盒、定位销、支撑垫片、防漏胶密封圈等配件，防止熔料渗漏、定位偏移。

三、系统主流分类方式

按热嘴数量划分

单点式：仅一支热喷嘴，适配单腔小型模具、单点进胶小件，结构简易、成本最低；

多点式：2 支及以上热嘴，搭配分流板分流，用于多腔模、大型多浇口产品。

按加热结构划分

外加热式：加热元件布置在分流板、喷嘴外部，维修方便，市场应用最广；

内加热式：发热体置于流道内部，热量传递效率高，但拆装检修难度大，多用于高温、高流动性塑胶。

按浇口控制划分

开放式系统、针阀式时序控制系统，后者可搭配时序控制器，分段控制各阀针开合时间。
